Дефектовая ведомость

Перечень дефектов

Перечень дефектов, наличие которых на Оборудовании влечет невозможность его дальнейшего использования по назначению

  1. Отсутствие отдельных элементов либо узлов в изделии.
  2. Повреждения резьбовых частей, приводящие к снижению несущей способности, закусыванию либо проскальзыванию гайки с резьбы.
  3. Нарушение геометрических размеров элементов, формы элементов и их положения, изгибы, кручение элементов.
  4. Изменение конструкции системы: обрезка, сварка, сверловка и пр.
  5. Механические повреждения: вмятины, деформации, частичные разрушения.
  6. Нарушение функциональности элементов, снижение эксплуатационных характеристик элементов и конструкций в результате неправильной эксплуатации, хранения, транспортирования опалубки.
  7. Качественные критерии технического состояния элементов опалубки

Требования по очистке от бетона

  1. Все элементы с резьбой (телескопические подкосы, стойки, резьбовые унивилки, распалубочные углы и др.) должны быть полностью очищенные от бетона.
  2. Полностью очищенными от остатков бетона должны быть:
    • Фанерная палуба щитов;
    • Боковые поверхности каркасов щитов и внутренние поверхности каркасов;
    • Отверстия под стяжные болты, отверстия в универсальных щитах, торцевые отверстия, а также отверстия в ребрах каркаса (для крепления подкосов, консолей и др.);
  3. В случае возврата оборудования не очищенного от бетона, арендатор оплачивает 2 000,00 рублей за каждый неочищенный щит, а также 100,00 рублей за погонный метр одного неочищенного элемента оборудования (стойки, рамная опалубка).

Требования по фанерной палубе и балкам

  1. Фанера должна быть прочно закреплена на каркасе щита.
  2. Зазор между фанерой и профилем каркаса должны быть уплотнены силиконовым герметиком.
  3. Фанерная палуба не должна выступать или быть утопленной по отношению к металлическому профилю более чем на 2мм.
  4. В фанерной палубе не допускается наличие посторонних предметов (гвозди, шурупы и др.),а также отверстий от них.
  5. В случае выявления на фанерной палубе царапин глубиной или шириной более 2мм, вмятин глубиной более 1мм компенсация ущерба за ремонт – 1500,00 руб. за переворот фанеры в щите, либо установки латок по 200,00 руб. за штуку.
  6. В случае выявления расслаивания фанеры производится ее замена по стоимости согласно таблице 1.
  7. В случае выявления отверстий в фанере она подлежит ремонту: отверстия диаметром до 20мм (не более 8шт.) - ремонт латками по 200,00 руб. за латку; отверстия диаметром более 20мм или диаметром до 20мм, но при их количестве более 8шт.- фанера подлежит замене по стоимости согласно таблице 1.
  8. Не допускается наличие в фанере термических повреждений (прожиг и др.). В случае наличия термических повреждений компенсация ущерба – фанера подлежит замене по стоимости согласно таблице 1.
  9. В случае возврата поврежденной фанеры, в том числе со сколами по торцам, углам, арендатор обязуется оплатить замену по стоимости согласно таблице 1.

Требования к каркасу щитов и несущих элементов опалубки перекрытий

  1. Каркас не должен иметь механических повреждений.
  2. Изгиб щита (или какого-либо из профилей каркаса) не должен превышать 1мм на 1 погонный метр.
  3. С лицевой стороны каркаса и в зоне прилегания фанерной палубы не допускаются вмятины более 1мм глубиной. На остальных поверхностях каркаса – более 2 мм глубиной.
  4. Не допускается наличие трещин и не заводских отверстий в каркасе.
  5. Каркас не должен быть перекошен. Максимальное отклонение от плоскости щита не должно превышать 3мм.
  6. Несущие элементы опалубки перекрытий (телескопические стойки, горизонтальные и вертикальные элементы) не должны быть деформированными. Не допускается наличие в них трещин и не заводских отверстий.
  7. Не допускаются следы сварки, также обрезки и сверления.
  8. Должны присутствовать металлические втулки в отверстиях под стяжные болты и не иметь механических повреждений.

Требования крепежным и вспомогательным элементам опалубки

  1. Соединительные замки, стяжные болты, гайки, подкосы и др. не должны быть деформированными, не должны иметь трещин и др. механических повреждений.
  2. Соединительные замки, стяжные болты, гайки, подкосы и др. должны быть очищены от бетона.
  3. Требования к балкам: балка двутавровая сдается и принимается без трещин сколов и деформаций. На балке не должно быть посторонних предметов (гвоздей, шурупов и прочее), распилов, жженых участков.
  4. Балка двутавровая деревянная сдается и принимается в следующем виде: отсутствие сколов древесины, отверстий от сверления, трещин в брусе, надрезов глубиной более 3мм, следов распила. Торцы балки должны быть целыми, допускаются незначительные царапины и повреждения заглушек, не влияющих на целостность деревянных частей. Не допускается отделение верхней и нижней полок от стенки балки. Балки принимаются в чистом виде (отсутствие бетона, краски и других материалов, не относящихся к конструкции балки). Так как балки ремонту не подлежат, их стоимость подлежит возмещению на основании выставленного счета по оценочной стоимости, согласованной сторонами при передаче Оборудования в аренду.

Таблица 1 – стоимость замены поврежденной фанеры

Наименование Стоимость Примечание
Щиты 0,2x3м – 0,6x3м 7 600,00 ₽ В стоимость замены фанеры входит: высверливание шурупов, демонтаж поврежденной фанеры, установка новой фанеры, крепление шурупов и герметизация.
Щиты от 0,65x3м – 0,95x3,0м щиты угловые внутренние 9 600,00 ₽
Щиты от 1,0x3м – 1,2x3м 11 800,00 ₽
Щиты 0,2х1,5м - 0,6х3м 5 400,00 ₽
Щиты от 0,65х1,5м - 0,95х3,0м щиты угловые внутренние 6 800,00 ₽
Щиты от 1,0х1,5м - 1,2х3м 8 400,00 ₽

Таблица 2 – стоимость работ по устранению дефектов арендованного оборудования стеновой опалубки (включает в себя стоимость материалов)

Раздел 1 (опалубочные щиты)

Стоимость указана за 1 шт. без НДС.

№ п/п Описание дефекта Единица
измерения
Стоимость устранения
1.1 Нарушение геометрии (прямолинейности и плоскостности) щита: нарушение плоскостности щита (дугообразный прогиб более 5 мм., винт и т.д.), нарушение первоначального положения любого из ребер каркаса, изгиб ребер каркаса, разница длин диагоналей щитов высотой 3,0 и 3,3 более 5мм. шт. Полная стоимость элемента (выкуп)
1.2 Вмятина на наружном каркасе, затрагивающая поверхность сопряжения щитов, нарушающая плотное соединение щитов между собой, приводящая к протеканию бетона (вмятина любой глубины на поверхности профиля, прилегающей к фанере, вмятина на канавке профиля или поверхности профиля со стороны каркаса глубиной более 5 мм. или площадью более или равной 20 см.кв.). шт.
1.3 Сквозное отверстие в профиле, следы от сварки, обрезки, сверления шт.
1.4 Вмятина на наружном каркасе, затрагивающая поверхность сопряжения щитов, не нарушающая плотное соединение щитов между собой (не приводит к протеканию бетона). шт. 500,00 ₽
1.5 Вмятина, не затрагивающая поверхность сопряжения щитов. шт. 200,00 ₽
1.6 Повреждение анкерной втулки шт. 500,00 ₽
1.7 Загрязнение анкерной втулки бетоном шт. 50,00 ₽
1.8 Повреждение фанеры, требующее переворота фанеры без замены шт. 1500,00 ₽
1.9 Повреждение фанеры (отверстия диаметром до 20мм), требующее установки латки шт. 200,00 ₽
1.10 Повреждение фанеры, требующее замены фанеры шт. Согласно таблице 1
1.11 Загрязнение профиля или палубы щита бетоном и внутренние поверхности каркасов шт. 2000,00 ₽
1.12 Загрязнение профиля или палубы щита бетоном и внутренние поверхности каркасов 1,5 метровых элементов шт. 1000,00 ₽

Раздел 2 (угловые элементы)

Стоимость указана за 1 шт. без НДС. В таблице указаны только дефекты к угловому элементу.

№ п/п Наименование
элемента
Описание дефекта Единица
измерения
Стоимость устранения
2.1 Угловой элемент Нарушение геометрии поверхности, прилегающей к бетону шт. Полная стоимость элемента
2.2 Потеря геометрии элемента шт.
2.3 Разрыв или трещина сварного соединения шт.
2.4 Вмятина на профиле, затрагивающая поверхность сопряжения элемента со щитом опалубки, нарушающая плотное соединение щитов между собой (приводит к протеканию бетона) шт.
2.5 Вмятина на наружном каркасе, не затрагивающая поверхность сопряжения щитов и не нарушающая плотное соединение щитов шт. 1000,00 ₽
2.6 Очистка от бетона 3 метровых элементов шт. 2000,00 ₽
Очистка от бетона 1,5 метровых элементов шт. 1000,00 ₽

Раздел 3 (комплектующие, крепежные элементы)

Стоимость указана за 1 шт. без НДС.

№ п/п Наименование
элемента
Описание дефекта Единица
измерения
Стоимость устранения
3.1 Комплектующие: универсальный замок, замок клиновой, подкос, кронштейн подмостей, стромбэк и др.) Изгиб, механическое повреждение любого элемента, подвижной части замка, комплектующих шт. Полная стоимость элемента
3.2 Изгиб, механическое повреждение неподвижной части замка, комплектующих шт.
3.3 Отсутствие или изгиб клина, частей комплектующих, загрязнение бетоном резьбовой части, загрязнение бетоном более 70% и более 3 миллиметров. шт.
3.4 Очистка от бетона, кроме резьбовой части шт. 200,00 ₽
3.5 Стяжной болт, гайка стяжная, анкер торцевой Механическая деформация, потеря геометрии или начальной длины, сколы металла, загрязнение бетоном резьбовой части, загрязнение бетоном более 70% и более 3 миллиметров. шт. Полная стоимость элемента
3.6 Очистка от бетона, кроме резьбовой части шт. 50,00

Раздел 4 (стойки, треноги, унивилки, элементы ПСК-КАП)

Стоимость указана за 1 шт. без НДС. Перечислены дефекты, относящиеся к стойкам, треногам, унивилкам, элементам ПСК-КАП.

№ п/п Наименование
элемента
Описание дефекта Единица
измерения
Стоимость устранения
4.1 Стойки, треноги, унивилки, элементы ПСК-КАП Изгиб, механическое повреждение любого элемента, подвижной и неподвижной частей элементов шт. Полная стоимость элемента
4.2 Повреждение резьбовой части, следы сварки, срезов металла шт.
4.3 Загрязнение бетоном внутри трубных элементов, загрязнение бетоном резьбовой части, загрязнение бетоном более 70% и более 3 миллиметров. шт.
4.4 Очистка от бетона наружной поверхности элементов, кроме резьбовой части шт. 100,00 ₽

PSK-Delta

Повреждение фанеры

Таблица 1

Повреждения Указания по ремонту Оплата Примеры
Повреждение фанеры глубиной до 2 мм: царапины и потертости, отсутствие части ламинирующего слоя, не сквозные локальные повреждения диаметром до 10см Переворот фанеры 1500,00 ₽ Фото 1–5

Таблица 2

Повреждения Указания по ремонту Оплата Примеры
Сквозные отверстия диаметром до 20мм (не более 8шт.), позволяющие установить латку Установка латки 200,00 ₽ за шт. Фото 6-8

Таблица 3

Повреждения Указания по ремонту Оплата Примеры

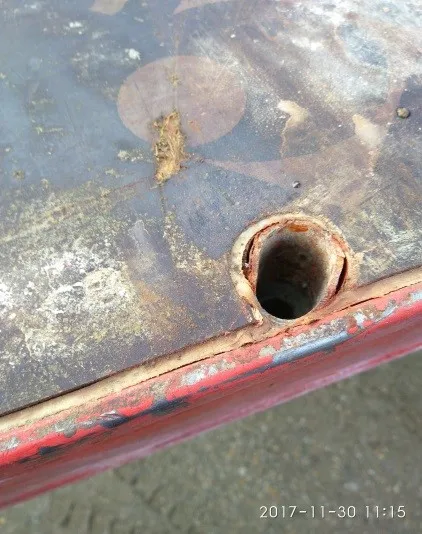

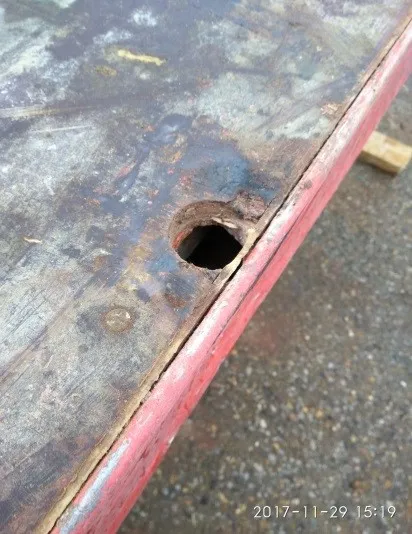

Сквозные отверстия диаметром до 20мм но более 8шт; отверстия диаметром более 20мм; рванные участки фанеры; расслоение торцов фанеры и поверхности диаметром более 10см (глубиной более 2мм); прочие повреждения и загрязнения, не позволяющие дальнейшую эксплуатацию Замена фанеры Таблица 1 дефектовой ведомости Фото 9-13

Таблица 4

Повреждения Указания по ремонту Оплата Примеры
Загрязнение бетоном внутренней и наружной стороны, поддающиеся их очистки Очистка 2000,00 ₽ Фото 14-15

Повреждение рамы (каркаса)

Таблица 1

Повреждения Указания по ремонту Оплата Примеры
Нарушение геометрии щита; вмятина на наружном каркасе, затрагивающая поверхность сопряжения щитов, нарушающая плотное соединение щитов, приводящее к протеканию бетона Брак (ремонту не подлежит) По оценочной стоимости Фото 16-23

Таблица 2

Повреждения Указания по ремонту Оплата Примеры

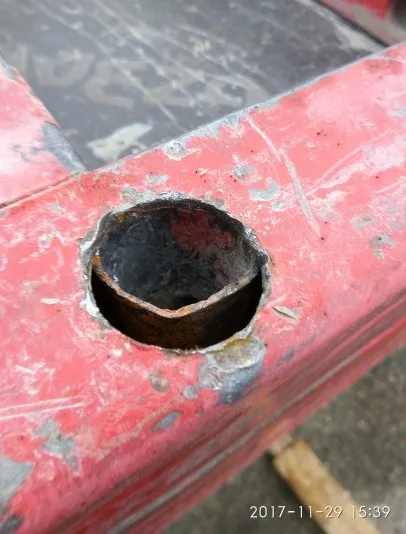

Сквозные отверстия в раме, повреждение заводского сварного шва, наличие постоянной сварки Брак (ремонту не подлежит) По оценочной стоимости Фото 24-26

Таблица 3

Повреждения Указания по ремонту Оплата Примеры
Загрязнения бетоном или другими материалами, не поддающиеся очистке Брак (ремонту не подлежит) По оценочной стоимости Фото 27–28

Таблица 4

Повреждения Указания по ремонту Оплата Примеры
Вмятина на наружном каркасе, не затрагивающая поверхность сопряжения щитов и не нарушающая плотное соединение щитов Ремонт 1000,00 ₽ за шт. Фото 29-32

Таблица 5

Повреждения Указания по ремонту Оплата Примеры
Повреждение анкерной втулки Замена втулки 500,00 ₽ за шт. Фото 33-35

Повреждение комплектующих

Повреждения Указания по ремонту Оплата Примеры
Вмятины, изгибы, отверстия, повреждение резьбовых частей, наличие посторонней сварки, срезанные части, разобранные элементы Брак (ремонту не подлежит) По оценочной стоимости Фото 36-40

Повреждение крепежных элементов

Повреждения Указания по ремонту Оплата Примеры
Изгиб, механическое повреждение, потеря длины, отсутствие или повреждение элемента, сварка Брак (ремонту не подлежит) По оценочной стоимости Фото 41-43

Рамная опалубка PSK-CUP

Повреждение элементов

Повреждения Указания по ремонту Оплата Примеры
Изгиб, механическое повреждение, потеря длины, отсутствие или повреждение элемента, сварка Брак (ремонту не подлежит) По оценочной стоимости Фото 44–47
Загрязнение бетоном Очистка Согласно Дефектовой ведомости Фото 48

Балочно-стоечная опалубка перекрытия

Повреждение элементов (стойки, треноги, унивилки)

Повреждения Указания по ремонту Оплата Примеры
Изгиб, механическое повреждение, потеря длины, отсутствие или повреждение элемента, сварка Брак (ремонту не подлежит) По оценочной стоимости Фото 49–53
Загрязнение бетоном Очистка Согласно Дефектовой ведомости Фото 54–55

Повреждение деревянных балок

Повреждения Указания по ремонту Оплата Примеры
Повреждения бруса- трещины, сколы глубиной более 3мм; отделение стенок от полки, распилы и прочие дефекты Брак (ремонту не подлежит) По оценочной стоимости Фото 56–61
