муфтовое соединение арматуры

Если вы когда-либо занимались армированием железобетонных конструкций, то наверняка знаете, насколько трудоёмким и времязатратным может быть этот процесс. Между тем, в строительстве крайне важно соблюдать установленные сроки. На помощь приходят арматурные муфты — современное решение, пришедшее на смену традиционным методам вроде вязки проволокой или сварки.

Муфты обеспечивают надёжное и прочное соединение арматурных стержней, при этом повышая качество стыков и сокращая риски, связанные с перегревом металла при сварке. Благодаря использованию муфт удаётся не только ускорить монтаж, но и сэкономить арматуру за счёт более эффективного стыкования стержней без нахлёста.

Существует два основных типа арматурных муфт:

Резьбовые муфты — арматура предварительно обрабатывается с помощью резьбы и вкручивается в муфту. Такое соединение отличается высокой прочностью и не требует специального оборудования на стройплощадке.
Обжимные муфты — монтаж осуществляется с помощью гидравлического пресса, который обжимает муфту вокруг арматуры. Этот способ также обеспечивает высокую надёжность, но требует наличия специализированного инструмента.

Выбор типа муфты зависит от условий строительства, требований к прочности и доступного оборудования, но в любом случае использование муфт — это шаг к более быстрому, качественному и экономичному возведению железобетонных конструкций.

Бессварное соединение арматурных стержней с помощью обжимных муфт демонстрирует значительные преимущества по сравнению с традиционными методами продольного стыкования — такими как ванная сварка или соединение внахлест. Эта технология становится всё более востребованной в современном строительстве благодаря своей эффективности, надёжности и экономичности.

Ключевые преимущества обжимных муфт:

• Высокая скорость монтажа — установка муфт занимает считанные минуты, что значительно ускоряет армирование и сокращает общие сроки строительства по сравнению с ручной вязкой или трудоёмкой сваркой.
• Низкая стоимость работ — отсутствие необходимости в сварочном оборудовании, расходных материалах и квалифицированных сварщиках снижает затраты, особенно при масштабных проектах.
• Равнопрочность соединения — обжимная муфта обеспечивает прочность стыка на уровне самого стержня, что позволяет рассматривать соединённые участки как единый арматурный элемент.
• Гибкость внедрения — переход с традиционных методов на муфтовые соединения (МСА) возможен даже на этапе строительства. Как правило, это не требует пересогласования проекта. При необходимости — специалисты ГК ПСК оказывают содействие в согласовании с проектными организациями.
• Экономия металла — за счёт отсутствия нахлёстов уменьшается расход арматуры, что снижает общий вес конструкции и положительно влияет на несущие характеристики фундамента и каркаса.
• Универсальность по длине — можно соединять стержни любой длины, включая длинномерную арматуру, без потери прочности.
• Высокая устойчивость к динамическим нагрузкам — обжимные соединения отлично справляются с воздействием ударных и срезающих усилий, что особенно важно при эксплуатации в сложных условиях.
• Оптимизация армирования — использование МСА позволяет снизить плотность арматурного каркаса, что улучшает укладку и уплотнение бетона, снижая риск образования пустот.
• Применимость в сейсмоопасных регионах — благодаря высокой пластичности и надёжности соединений, обжимные муфты рекомендованы для строительства в районах с повышенной сейсмической активностью.

Важно: для полного раскрытия всех преимуществ муфтовых соединений необходимы обученный персонал и система операционного контроля качества. Группа компаний «ПромСтройКонтракт» (ГК ПСК) проводит обучение рабочих и инженерно-технических специалистов работе с мобильными гидравлическими обжимными установками, обеспечивая стабильно высокое качество монтажа на объекте.

Значительный вклад в развитие и внедрение инновационных муфтовых соединений арматуры (МСА) в масштабах России и стран Евразийского экономического союза (ЕАЭС) вносит НИИЖБ им. А.А. Гвоздева совместно с группой компаний «ПромСтройКонтракт» (ГК ПСК).

Благодаря их совместной деятельности разработаны и внедрены в практику полный комплект проектной и технологической документации, регламентирующей применение различных систем МСА при выполнении арматурных работ. Особое внимание уделено использованию этих технологий на особо опасных, технически сложных и уникальных объектах, где к надёжности соединений предъявляются повышенные требования.

На сегодняшний день технологии МСА уже успешно опробованы и внедрены на множестве объектов — от жилых и складских комплексов до промышленных зданий, мостов и эстакад, как на территории России, так и за её пределами. Этот обширный опыт подтверждает универсальность и высокую эффективность муфтовых соединений при армировании конструкций любого назначения, способных воспринимать самые разнообразные нагрузки — изгибающие, растягивающие, сжимающие и динамические.

Одним из ключевых преимуществ сотрудничества с ГК ПСК является существенное ускорение выполнения арматурных работ при переходе на любую из предложенных технологических систем. Компания не только поставляет качественные муфты, но и берёт на себя весь процесс внедрения: от консультаций до полного сопровождения на стройплощадке.

Высококвалифицированные инженеры-арматурщики ГК ПСК оказывают поддержку на всех этапах — помогают с выбором оптимальной системы, обучают персонал и выполняют подготовку арматуры, включая нарезку и накатку резьбы, на собственном современном оборудовании. Это позволяет обеспечить точность, соответствие стандартам и сокращение сроков монтажа без потери качества.

Таким образом, благодаря тесному взаимодействию науки и практики, технологии МСА становятся не просто альтернативой традиционным методам, а стандартом высокотехнологичного, быстрого и надёжного строительства.

Конструкция арматурных муфт напрямую зависит от их типа, и это определяет способ монтажа и особенности эксплуатации.

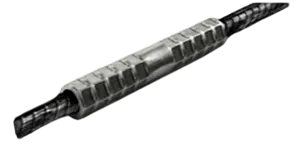

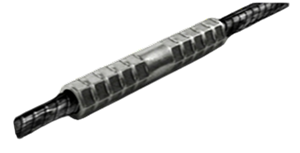

Муфты обжимного типа имеют внутри гладкую поверхность — они надеваются на концы арматурных стержней, после чего обжимаются специальным гидравлическим инструментом, обеспечивая плотное и надёжное соединение за счёт деформации самой муфты.

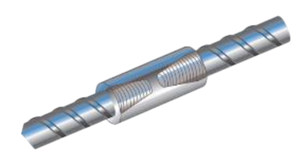

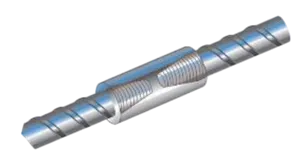

В свою очередь, резьбовые муфты оснащены внутренней резьбой с шагом 1 дюйм. Эта резьба изготавливается двумя основными способами — накаткой или штамповкой. Накатка считается более предпочтительной, поскольку не снимает металл, а лишь деформирует его, сохраняя структуру и прочность стержня.

При монтаже концы арматуры вставляются в муфту: в случае обжимных соединений — встык, без дополнительной обработки, а в резьбовых — предварительно нарезается резьба, после чего стержни аккуратно навинчиваются на внутреннюю резьбу муфты.

Муфты подходят для соединения как прямых, так и изогнутых участков арматуры, независимо от ориентации сечения — продольного или поперечного.

Особое место занимают переходные (позиционные) муфты, которые применяются в ситуациях, когда необходимо соединить арматурные стержни различного диаметра. Такие муфты имеют разные по размеру резьбовые или гладкие участки с каждой стороны, что позволяет обеспечить прочное и герметичное соединение даже при несовпадении сечений.

Таким образом, разнообразие конструкций арматурных муфт позволяет гибко подходить к армированию, обеспечивая надёжность, точность и эффективность при сборке каркасов в любых условиях

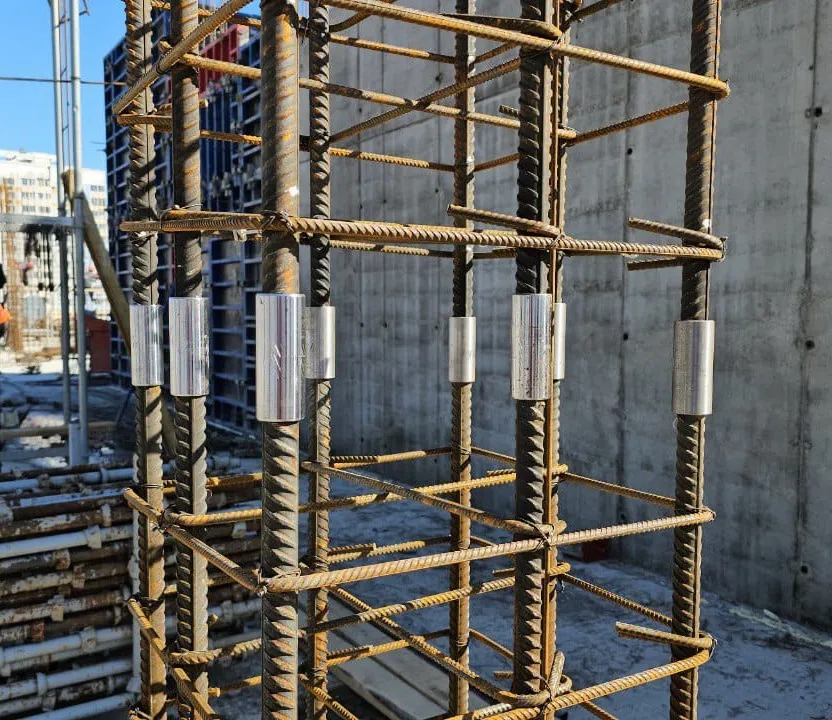

В монолитном каркасном строительстве и других направлениях возведения зданий всё чаще применяют арматурные муфты — надёжные соединительные элементы, различающиеся по размерам, типу и техническим характеристикам. Их выбор строго регламентирован требованиями ГОСТ 10922-2012, что гарантирует соответствие соединений высоким стандартам прочности и долговечности.

Одно из ключевых преимуществ муфт — простота и скорость монтажа. Соединение арматуры выполняется непосредственно на строительной площадке, занимает всего несколько минут и, в большинстве случаев, не требует ни специальных навыков, ни сложного оборудования. Особенно это актуально при работе в стеснённых условиях или при высоких темпах строительства.

Помимо ускорения монтажа, использование муфт позволяет значительно сократить расход арматуры — по данным исследований, экономия может достигать **20%**. Это становится возможным благодаря отсутствию необходимости в нахлёсточных соединениях, которые традиционно требуют дополнительного метража стержней.

Арматурные муфты имеют цилиндрическую форму и изготавливаются из высокопрочной стали, по прочностным характеристикам не уступающей самой арматуре. Внутри они полые, что позволяет плотно соединять концы стержней. Размеры муфт — диаметр и длина — подбираются в зависимости от сечения арматуры и нагрузок, которые будет нести конструкция.

Муфты отлично интегрируются в армокаркасы и совместимы с другими элементами армирования, такими как фиксаторы, ограничители положения и соединительные узлы.

Широкая сфера применения включает:
- устройство фундаментов любого типа,
- возведение несущих стен и колонн,
- строительство жилых и общественных зданий,
- возведение мостов, тоннелей, электростанций и других ответственных инженерных сооружений.

Таким образом, арматурные муфты — это не просто удобное, но и экономически целесообразное решение, повышающее качество, надёжность и скорость строительства современных железобетонных конструкций.

Соединение арматурных каркасов с помощью муфт с цилиндрической (параллельной) резьбой — один из наиболее распространённых и проверенных способов создания высокопрочных стыков в монолитном строительстве. Такие соединения обеспечивают отличную прочность на растяжение, что делает их идеальными для ответственных конструкций.

Особенности технологии

Для монтажа используются стержни, на концах которых нарезается точная цилиндрическая резьба. Затем арматура ввинчивается в муфту до упора, образуя жёсткое, равнопрочное соединение. Хотя процесс нарезки резьбы занимает больше времени по сравнению с коническими аналогами, он позволяет достичь высокой точности и надёжности стыка.

Качество подготовки резьбы во многом зависит от квалификации оператора и точности настройки оборудования. Неправильный шаг или повреждённая резьба могут снизить прочность соединения, поэтому важен строгий контроль на всех этапах.

Преимущества цилиндрических муфт

• Высокая прочность на разрыв — соединение выдерживает нагрузки наравне с основным стержнем при правильной технологии монтажа.
• Низкая стоимость — муфты с параллельной резьбой являются одними из самых экономичных решений среди всех типов МСА.
• Широкое применение в ответственных проектах — особенно востребованы на объектах с повышенными требованиями к надёжности, таких как АЭС, ТЭЦ, ГЭС и другие энергетические сооружения.
• Простота контроля — резьбу легко проверить калибрами и шаблонами, что упрощает входной и операционный контроль качества.

Благодаря сочетанию надёжности, доступной цены и простоты в использовании, муфты с параллельной резьбой остаются одним из предпочтительных решений при строительстве объектов критической инфраструктуры, где безопасность и долговечность конструкций выходят на первый план.

Муфты с конической резьбой предназначены для соединения арматурных стержней, на концах которых предварительно нарезана коническая резьба. Благодаря особой геометрии, резьба заходит не только по гладкой поверхности стержня, но и частично охватывает его рифлёние (рёбра), что обеспечивает максимально плотное прилегание и высокую прочность соединения.

Такое сцепление делает стык устойчивым к циклическим, динамическим и вибрационным нагрузкам — важное преимущество при строительстве ответственных и долговечных конструкций.

Преимущества конических муфт

• Быстрый монтаж — для полной фиксации требуется вдвое меньше оборотов по сравнению с цилиндрическими муфтами, что ускоряет процесс сборки каркасов.
• Высокая прочность — за счёт увеличенной площади контакта и плотного прилегания резьбы соединение выдерживает нагрузки наравне с целым стержнем.
• Переходные соединения — позволяют стыковать арматуру разных диаметров, расширяя сферу применения.
• Экономия материала — отсутствие нахлёстов снижает расход арматуры и общий вес конструкции.
• Универсальность — совместимы с различными классами и типами арматуры, включая горячекатаную и термомеханически упрочнённую.

Важно учитывать, что угол конической резьбы может отличаться у разных производителей. Поэтому при выборе муфт и оборудования необходимо строго соблюдать совместимость параметров, чтобы избежать ошибок при монтаже и обеспечить проектную прочность соединения.

Использование конических муфт — это современное, технологичное и экономически выгодное решение для армирования монолитных конструкций, особенно на объектах с высокими требованиями к надёжности и скорости строительства.

Технология механических соединений арматуры (МСА) методом опрессовки позволяет создавать прочные, равнопрочные стыки арматурных стержней без применения сварки. Этот метод активно используется в монолитном строительстве благодаря своей надёжности, скорости монтажа и устойчивости к различным нагрузкам.

Возможности соединения арматуры методом опрессовки

• Стержни одного диаметра — соединяются с помощью стандартных обжимных муфт. Количество обжимов варьируется от 4 до 14 в зависимости от диаметра арматуры.
• Стержни разного диаметра — стыкуются с применением переходных обжимных муфт. Количество обжимов при этом составляет от 6 до 13.
• Опрессовка с промежутками или сплошная — выбор метода зависит от требований проекта и типа оборудования.

Геометрические параметры обжимных муфт

Параметр	Диапазон
Длина муфты	130 – 300 мм
Наружный диаметр	30 – 70 мм

Точные технические требования к муфтовым соединениям изложены в ТУ 4842-003-75604862-2012. Документ регламентирует геометрию, технологию монтажа и условия применения.

Климатические условия эксплуатации

Обжимные муфты применяются для соединения арматуры классов А500С и А400 (А-III). Диапазон рабочих температур определяется аналогично стали марки Ст25Г2С:

• до –70 °C — при статических нагрузках;
• до –55 °C — при динамических и многократно повторяющихся воздействиях.

Проектирование конструкций с опрессованными стыками

При разработке проектов железобетонных конструкций с использованием муфтовых соединений применяются действующие нормативы с учётом особенностей МСА:

• Нормативное и расчётное сопротивление соединённых участков равно сопротивлению цельного стержня тех же классов (А500С, А400С, А400).
• Для конструкций с циклическими нагрузками рекомендуется использовать муфты с гарантированной выносливостью.
• При проектировании учитываются требования, аналогичные сварным стыкам с накладками, с дополнительными условиями:
  • Толщина защитного слоя бетона принимается от наиболее удалённой точки муфты до грани конструкции.
  • Если положение стержней нельзя изменить (например, при стыковке выпусков из готовых ЖБИ), минимальные расстояния определяются габаритами обжимного оборудования.
  • Количество муфтовых стыков в одном сечении не ограничено, если обеспечена укладка бетона и соблюдён минимальный защитный слой.

Минимальные расстояния в каркасе

Расстояние между арматурными стержнями в каркасе или сетке с муфтовыми соединениями рассчитывается с учётом габаритов мобильных обжимных установок. Это необходимо для свободного доступа оборудования к каждому соединению.

Качество и сертификация

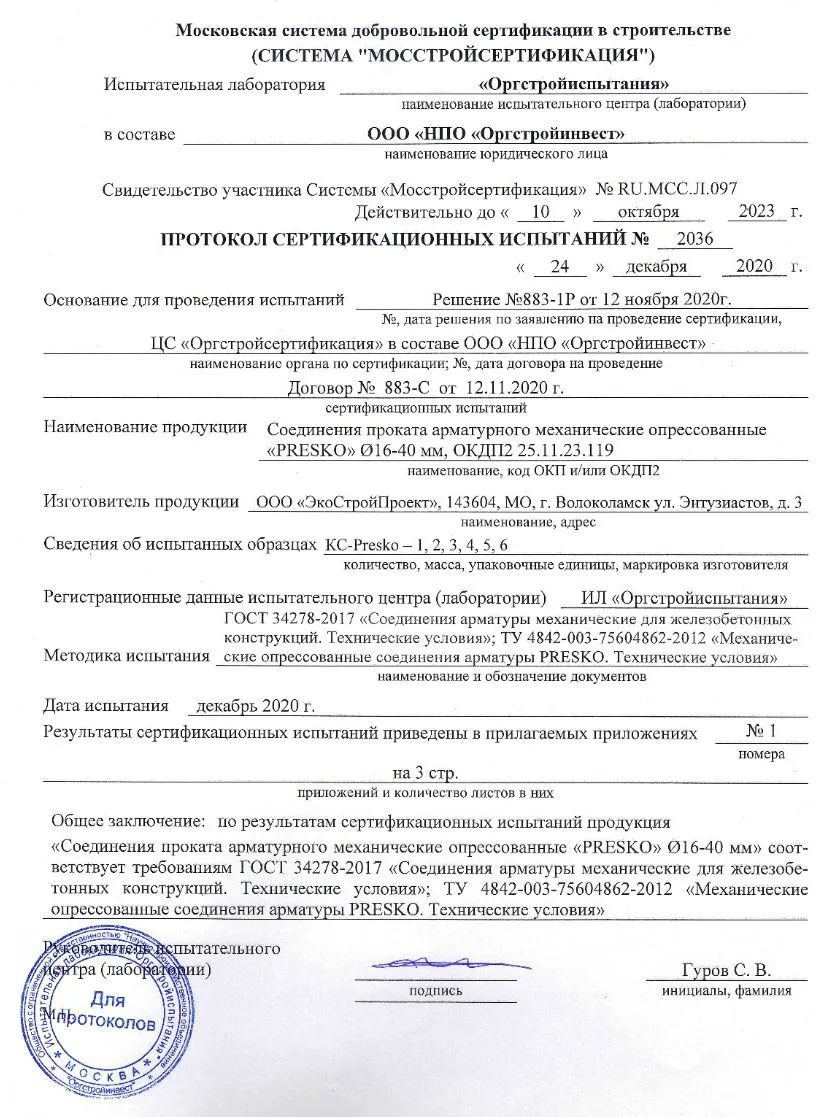

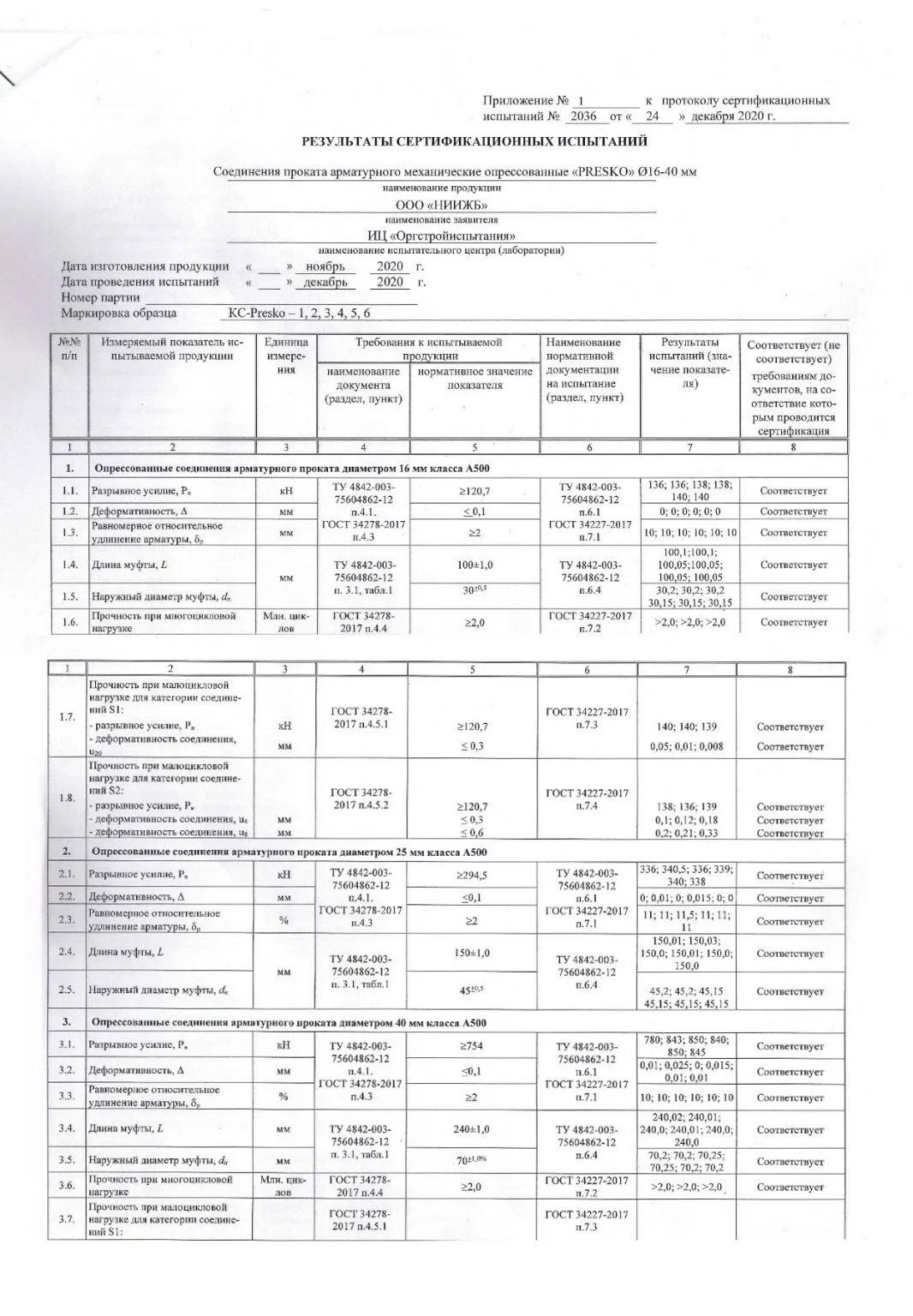

Стальные обжимные муфты «Преско», производимые группой компаний ПСК, изготавливаются на собственном производстве и проходят регулярные испытания на прочность и разрыв. Все изделия сертифицированы и соответствуют требованиям российских и международных стандартов.
