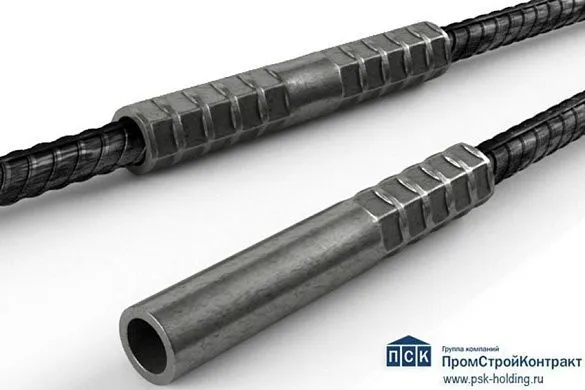

Стандартная обжимная муфта PRESKO для соединения арматуры Ø 20 мм

Стандартная обжимная муфта PRESKO для соединения арматуры диаметр 20 мм - предназначена для стыкования стержневой арматуры периодического профиля классов А500С и А400 (A-III) по стандартам, техническим условиям и другим нормативным документам на арматурный прокат указанных классов.

МСА при помощи опрессовки используется для стыковки стальных профилей из стали классов А500С, А400С и А400 (А-III):

• конструкционных низколегированных (марок Ст35ГС, Ст25Г2С, Ст18ГС, Ст20ГСФ) по ГОСТ Р 52544-2006, ГОСТ 5781-82, ГОСТ Р 52544-2006, ГОСТ 5781-82;
• углеродистых (марок Ст3сп, Ст3пс, Ст3Гпс) сталей по СТО АСЧМ 7-93.

Опрессовка узла производится сертифицированными передвижными установками с гидравлическим приводом ПП-А80 (при работе с прутком Ø 18 - 36 мм) или ПП-А100 (для стержней Ø 36-40 мм). В комплект поставки установки, общий вес которой составляет около 70 кг (что позволяет перемещать её одному-двум рабочим по всей стройплощадке), кроме обжимного пресса, входят:

• набор шестигранных матриц;
• насосная гидравлическая станция;
• рукава высокого давления;
• пружинный балансир.

Процесс опрессовки производится с усилием до 100 тс, в полуавтоматическом режиме что позволяет увеличить скорость работ и минимизировать влияние человеческого фактора на качество стыкования арматурных стержней. Такой стык гарантированно обеспечивает проектную выносливость при воздействии на железобетонные конструкции многократно повторяющихся нагрузок. Стыки PRESKO, где используется муфта соединительная обжимная, не требуют контроля качества динамометрическим ключом.

Применение опрессованных соединений

Технология МСА методом опрессовки позволяет производить стыковку арматурных стержней:

• одного диаметра с использованием стандартных обжимных муфт (с числом обжимов от 4 до 14);
• различного диаметра за счет применения переходных обжимных муфт (при количестве обжимов от 6 до 13);
• опрессовкой с промежутками или без них.

Длина обжимных соединительных муфт варьируется от 130 до 300 мм, а их наружный диаметр составляет от 30 до 70 мм, в зависимости от диаметра соединяемых стержней. Подробное описание муфтового стыка приведено в ТУ 4842-003-75604862-2012.

Сфера использования по климатическим условиям узлов стыка арматурных профилей из стали классов А500С и А400(А-III) с использованием обжимных муфт определяется аналогично отдельным стержням из стали марки Ст25Г2С класса А400(А-III): при воздействиях:

• до температуры -70°С при статических воздействиях;
• до -55°С при динамических и неоднократно повторяющихся нагрузках.

При разработке проектов железобетонных конструкций с каркасами или сетками, где применяется муфта обжимная, используются неотмененные нормативы, учитывающие применения опрессованных стыков. Характеристики нормативного и расчетного сопротивлений отрезков стальных прутков, объединенных обжимными муфтами, считаются равными характеристикам цельных прутков из стали классов А500С, А400С и А400 (А-III). В случае неоднократно повторяющихся воздействий на конструкцию целесообразно использовать муфтовые стыки с гарантированной выносливостью.

При конструировании железобетонных элементов с использованием опрессованных стыков следует использовать действующие нормативы в части стыкования на ванной сварке со стальной скобой-накладкой с учетом дополнительных условий:

• толщина защитного слоя принимается равной самому большому расстоянию от грани обжимной муфты до поверхности изделия;
• если при стыковке стержней их положение изменить невозможно (при стыковании каркасов с выпусками из уже смонтированных железобетонных конструкций, при использовании изделий заводского изготовления и др.), то наименьший размер защитного слоя и межстержневой размер формируются исходя из габаритов установок, предназначенных для опрессовки обжимных соединительных элементов;
• количество муфтовых стыков в одном поперечнике не нормируется, если сохраняются возможности для нормальной приемки бетона и не нарушается минимально допустимая величина защитного слоя.

Наименьшие межстержневые расстояния в арматурном каркасе или сетке с муфтовыми стыками определяются исходя из габаритных размеров мобильных установок для опрессовки.

Стальные обжимные муфты Преско, изготовленные на собственном производстве ПСК, сертифицированы и регулярно проходят испытания на прочность и разрыв. Купить в России по низким ценам необходимые для стыковки узлов элементы и оборудование можно в ГК ПСК.
